Як правильно розрахувати параметри склянних полок, полок з ДСП для вітрини з алюмінієвого профіля.

Хочете придбати каркас вітрини чи прилавка і самостійно укомплектувати склом чи ДСП і не знаєте з чого почати, як вирахувати? Зі сторони розрахунок полок може показатися важким, але це не так, тут все доволі просто.

Для початку потрібно врахувати товщину самого профіля, який використовуєтся як ригель (горизонтальна планка, з'єднуючи разом вертикальні стойки), його товщина завжди 16мм ( незалежно від моделі). В якості рігеля використовуются профіля моделей 2576, 2721, 2577, 2575 ( вони усі мають товщину 16мм).

Потім від загальної довжини чи глибини вітрини потрібно вирахувати по 16мм з двох сторін і вирахувати додадково пропуск по 2мм з кожного боку, для того, щоб полки вільно помістилися.

Далі у виробах потрібно зрізати вугли по 12х12мм з кожного боку (! для полок, які встановлюются на металевих хромованих полкотримачах вугли зрізаются по 8х8мм з кожного боку). Як правило це полки з ДСП (кромити не обов'язково, якщо ж вирішите, то не забудьте вирахувати товщину крайки), рідше скло.

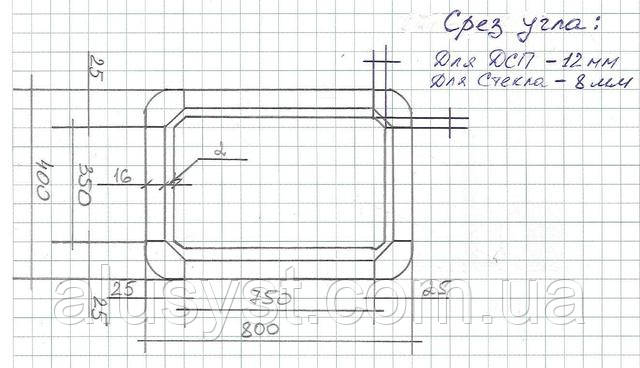

Для більш наглядного приклада запропонована схема :

Для приклада розглянем вітрину з алюмінієвого профіля моделі №38

Габарити вітрини 800х400х200. В якості ригеля використовуєтся профіль моделі 2576, не забуваймо, що товщина профіля 16мм.

Беремо довжину  800мм і вираховуємо пропуски з кожного боку:

               Вираховуємо: 800-16-2-16-2 = 764мм (маємо довжину полки)                       Так робим і з глубиною: 400-16-2-16-2 = 364мм

Якщо полка буде встановлюватися на металеві полкотримачі, то зріз вуглів робим  по 8х8мм. Якщо на профільну полку ( наприклад у моделей профіля 2576, 2577, 2575 передбачені такі полки) то зріз робим по 12х12мм. Такий же розрахунок і для полок при використанні ДСП. Як правило ДСП не кромится, так як з усіх сторін торці закриті профелем, якщо ж потрібна буде кромка, то не забудьте вирахувати товщину кромки.
