Розрахунки розмірів скла, двп, пластика та інших матеріалів для наповнення вітрин з алюмінієвого профіля

Розрахунки розмірів скла, двп, пластика та інших матеріалів для наповнення вітрин з алюмінієвого профіля

      Перш ніж робити розрахунки для наповнення в торгову вітрину з алюмінієвого профілю ми повинні визначитися з матеріалами, з яких і будуть зроблені дані елементи наповнення.
      Ми розглянемо приклади розрахунку з найбільш часто використовуваних матеріалів: скло, ДВП, пластик. Товщина даних матеріалів повинна бути не більше 5 мм, тому, що паз профілю допускає максимум вставку виробів в 5,5 мм завтовшки.

Елементи, які будуть розглядатися в даному прикладі, це -

  • елементи бічних стінок,
  • верхня кришка вітрини або прилавка, яка з'єднуєтся потрійним стиком і має розвороти кутів з'єднання під 90 або 135 градусів,
  • задня стінка,
  • передня стінка.

     В принципі, ці елементи наповнення за своїм призначенням можна називати по-різному. Спільне у них буде всього одне - по периметру вони будуть мати окантовку алюмінієвим профілем.

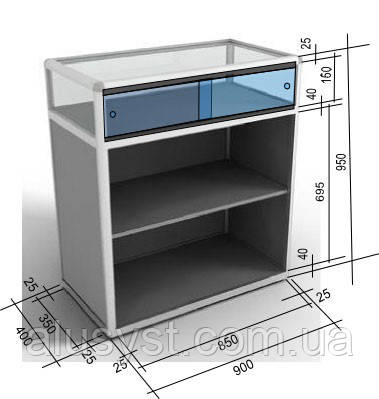

     Розрахувати розмір даних виробів досить просто. Необхідно визначити внутрішній розмір виробу по довжині і висоті додати припуск по 6 мм з кожного боку, щоб краї вироба були занурені в сам профіль, і його було надійно закріплено алюмінієвим каркасом.

      Для приклада візьмемо Вітрину модель №38
       ЇЇ параметри 800х400х2000мм. Висота тумби 450 мм, регульована ніжка не входить в загальну висоту вітрини (25 мм)
Для прикладу розрахуємо бічну стінку у вітрині, яка може бути виконана зі скла або ДВП:

Глибина вітрини 400мм. Віднімаючи по 25мм (товщина двох вертикальних напрямних з профілю моделі 2578) ми визначимо внутрішніх розмір. Це і буде наша довжина виробу для бічної стінки. І до цієї довжині додаємо припуски по з кожного боку, щоб виріб не випадав з пазів профілю під час установки.

Отримуємо: 400-25-25=350мм (внутрішня довжина між вертикальними профілями). Додаємо припуски:350+6+6=362 мм (Довжина готового виробу)

Для розрахунку висоти нашої бічної стінки віднімаємо із загальної висоти вітрини, товщини профілів і фурнітури, які використовуются у даній конструкції. А саме 25мм (товщина профілю моделі 2578), тому, що  верх вітрини має з'єднання через потрійні стики, або розмір профілю, якщо верхня частина вітрини збирається з допомогою ригелів (перекладин) з профілю моделей 2576, 2575, 2721 (габарити цих профілів можна дізнатися у розділі Алюмінієвий торговий профіль). Висота нашої тумби з урахуванням використовуваних профілів буде 450 мм.

В результаті ми отримуємо: 2000-25-450=1525 мм (внутрішній розмір висоти бокової стінки).
Додаємо припуски: 1525+6+6=1537 мм (висота бокового скла).

Розмір нашого бічного елемента скла або ДВП буде – 362 мм х 1537 мм.

І не забуваємо, що використовуваний матеріал має бути не товстіше ніж 5мм. Краї скла при замовленні даного елемента можна замовляти без шліфування, тому, що вони ховаються в паз.

За цією аналогією можна розрахувати будь-який виріб для торгово-виставкових меблів, який з усіх боків закритий стандартними алюмінієвими торговими профілями.
